En el dinámico panorama de la electrónica moderna, la demanda de placas de circuito impreso (PCB) avanzadas ha aumentado constantemente. Entre los distintos tipos de PCB, los PCB flexibles multicapa han surgido como una solución revolucionaria, que ofrece ventajas únicas que satisfacen las necesidades cambiantes de la industria electrónica. Como proveedor de PCB flexibles, estoy entusiasmado de profundizar en el mundo de los PCB flexibles multicapa, explorando su definición, estructura, aplicaciones y beneficios.
¿Qué es una PCB flexible multicapa?
Una PCB flexible multicapa es un tipo de placa de circuito impreso que consta de múltiples capas de material conductor separadas por capas aislantes, todas integradas en un sustrato flexible. A diferencia de los PCB rígidos tradicionales, que están hechos de materiales inflexibles como la fibra de vidrio, los PCB flexibles multicapa están diseñados para doblarse, torcerse y plegarse, lo que los hace ideales para aplicaciones donde el espacio es limitado o donde se requiere flexibilidad.
La construcción de una PCB flexible multicapa normalmente implica el uso de finas láminas de cobre para las capas conductoras y películas de poliimida o poliéster para las capas aislantes. Estos materiales se laminan entre sí mediante un adhesivo especial, creando una placa de circuito flexible y duradera. El número de capas en una PCB flexible multicapa puede variar según los requisitos específicos de la aplicación, desde dos capas hasta más de diez capas.
Estructura de PCB flexibles multicapa
La estructura de una PCB flexible multicapa está cuidadosamente diseñada para optimizar su rendimiento eléctrico y flexibilidad mecánica. Cada capa de la PCB tiene un propósito específico y el diseño general se adapta para satisfacer las necesidades de la aplicación.
- Capas conductoras: Las capas conductoras de una PCB flexible multicapa son responsables de transportar señales eléctricas entre diferentes componentes. Estas capas suelen estar hechas de cobre, que es un material altamente conductor. Las capas de cobre se graban para crear los patrones de circuito deseados, que pueden incluir trazas, pads y vías.
- Capas aislantes: Las capas aislantes en una PCB flexible multicapa separan las capas conductoras entre sí, evitando cortocircuitos y asegurando el correcto funcionamiento del circuito. Estas capas suelen estar hechas de películas de poliimida o poliéster, que tienen excelentes propiedades de aislamiento eléctrico y son lo suficientemente flexibles para resistir la flexión y el plegado.
- Maneras: Las vías son pequeños agujeros que se perforan a través de la PCB para conectar diferentes capas. Permiten que las señales eléctricas pasen entre las capas, lo que permite la creación de diseños de circuitos complejos. Las vías pueden ser vías pasantes, que atraviesan todo el espesor de la PCB, o vías ciegas o enterradas, que solo conectan capas específicas.
- Cubierta: Una capa protectora es una fina capa de material aislante que se aplica a la parte superior e inferior de la PCB para proteger las capas conductoras de factores ambientales como la humedad, el polvo y los daños mecánicos. La cubierta también ayuda a mejorar la flexibilidad de la PCB y proporciona una superficie lisa para el montaje de componentes.
Aplicaciones de PCB flexibles multicapa
Los PCB flexibles multicapa se utilizan en una amplia gama de aplicaciones en diversas industrias, gracias a su combinación única de flexibilidad, durabilidad y diseño de circuito de alta densidad. Algunas de las aplicaciones comunes de los PCB flexibles multicapa incluyen:
- Electrónica de Consumo: En la industria de la electrónica de consumo, los PCB flexibles multicapa se utilizan en teléfonos inteligentes, tabletas, computadoras portátiles, dispositivos portátiles y otros dispositivos portátiles. Estos PCB permiten la miniaturización de componentes electrónicos, permitiendo el desarrollo de dispositivos más pequeños y livianos. Por ejemplo, en un teléfono inteligente, se puede utilizar una PCB flexible multicapa para conectar los distintos componentes, como la pantalla, la cámara, la batería y el procesador, al tiempo que proporciona flexibilidad para adaptarse al factor de forma del dispositivo.
- Dispositivos médicos: Los PCB flexibles multicapa también se utilizan ampliamente en dispositivos médicos como marcapasos, desfibriladores y equipos de diagnóstico. Estos PCB ofrecen alta confiabilidad y flexibilidad, que son esenciales para aplicaciones médicas donde el dispositivo debe implantarse o usarse en el cuerpo. Por ejemplo, se puede utilizar una PCB flexible en un monitor de salud portátil para conectar los sensores y la electrónica, lo que permite un seguimiento continuo de los signos vitales.
- Industria automotriz: En la industria automotriz, los PCB flexibles multicapa se utilizan en diversas aplicaciones, incluidas pantallas de tableros, sistemas de información y entretenimiento y unidades de control del motor. Estos PCB pueden soportar las duras condiciones del compartimiento del motor de un automóvil, incluidas altas temperaturas, vibraciones e interferencias electromagnéticas. También brindan flexibilidad para adaptarse a las formas y espacios complejos dentro del vehículo.
- Aeroespacial y Defensa: Las industrias aeroespacial y de defensa requieren PCB de alto rendimiento que puedan soportar condiciones extremas. Los PCB flexibles multicapa se utilizan en sistemas de aviónica, satélites y equipos militares. Su flexibilidad les permite usarse en aplicaciones donde el espacio es limitado y donde la PCB debe poder doblarse y flexionarse durante el funcionamiento.
Beneficios de los PCB flexibles multicapa
Existen varios beneficios asociados con el uso de PCB flexibles multicapa en aplicaciones electrónicas. Estos beneficios los convierten en una opción atractiva para diseñadores y fabricantes que buscan optimizar el rendimiento y la funcionalidad de sus productos.
- Ahorro de espacio: Una de las principales ventajas de los PCB flexibles multicapa es su capacidad para ahorrar espacio. Al apilar varias capas de circuitos en un único sustrato flexible, estos PCB pueden lograr una mayor densidad de circuito en comparación con los PCB rígidos tradicionales. Esto permite la miniaturización de dispositivos electrónicos, haciéndolos más compactos y portátiles.
- Flexibilidad y flexibilidad: Como sugiere el nombre, los PCB flexibles multicapa son flexibles y se pueden doblar, torcer y plegar sin dañar el circuito. Esta flexibilidad los hace ideales para aplicaciones en las que la PCB debe adaptarse a una forma específica o donde debe poder moverse durante el funcionamiento. Por ejemplo, en un brazo robótico, se puede utilizar una PCB flexible para conectar las distintas articulaciones y sensores, lo que permite un movimiento suave y flexible.
- Rendimiento eléctrico mejorado: Los PCB flexibles multicapa ofrecen un rendimiento eléctrico mejorado en comparación con los PCB de una o dos capas. Las múltiples capas permiten un mejor enrutamiento de la señal y una reducción de la interferencia electromagnética, lo que resulta en una mayor integridad de la señal y menores niveles de ruido. Esto es particularmente importante en aplicaciones de alta velocidad y alta frecuencia.
- Fiabilidad y durabilidad: Los PCB flexibles están diseñados para ser altamente confiables y duraderos. El uso de materiales de alta calidad y procesos de fabricación avanzados garantiza que los PCB puedan soportar condiciones ambientales adversas, incluidas variaciones de temperatura, humedad y tensión mecánica. Esto los hace adecuados para su uso en una amplia gama de aplicaciones, desde electrónica de consumo hasta aeroespacial y de defensa.
Nuestras ofertas como proveedor de PCB flexibles
Como proveedor de PCB flexibles, ofrecemos una amplia gama de PCB flexibles multicapa para satisfacer las diversas necesidades de nuestros clientes. Nuestros PCB se fabrican con la última tecnología y materiales de alta calidad, lo que garantiza un excelente rendimiento y confiabilidad.
Brindamos servicios de diseño y fabricación personalizados, lo que permite a nuestros clientes especificar sus requisitos y recibir una solución personalizada. Ya sea que necesite una PCB flexible simple de dos capas o un diseño complejo de múltiples capas, nuestro equipo de ingenieros experimentados puede trabajar con usted para desarrollar la PCB perfecta para su aplicación.

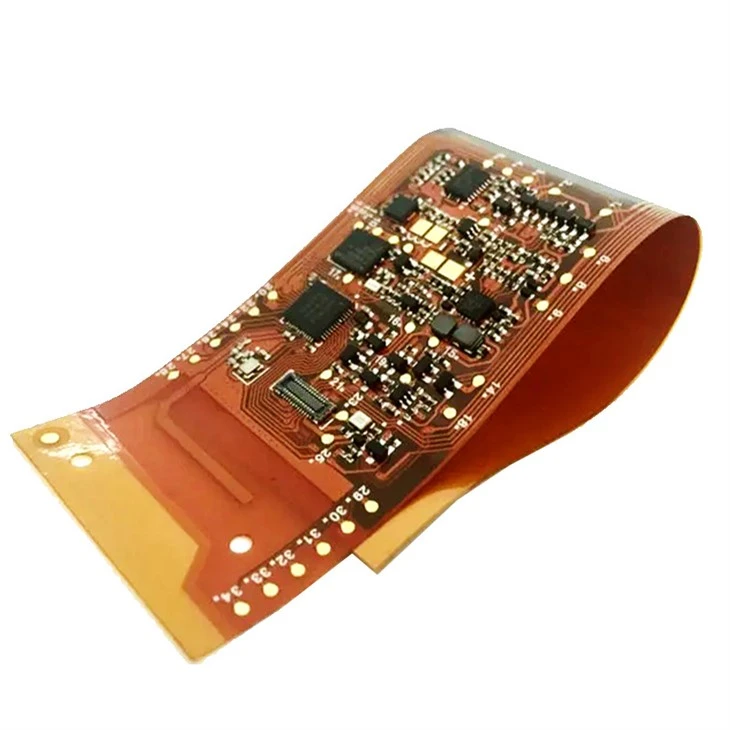

Además de PCB flexibles multicapa, también ofrecemosPCB flexible de alta frecuenciayPCB rígido flexiblesoluciones. Nuestros PCB flexibles de alta frecuencia están diseñados para satisfacer las demandas de aplicaciones de alta velocidad y alta frecuencia, mientras que nuestros PCB rígidos y flexibles combinan las ventajas de los PCB rígidos y flexibles, proporcionando una solución única para aplicaciones que requieren flexibilidad y rigidez.
Si está interesado en conocer más sobre nuestraPCB flexible multicapaofertas o tiene alguna pregunta sobre nuestros productos y servicios, le recomendamos que se ponga en contacto con nosotros. Nuestro equipo de ventas está listo para ayudarlo con sus necesidades de adquisición y brindarle una cotización detallada.
Conclusión
Los PCB flexibles multicapa cambian las reglas del juego en el mundo de la electrónica y ofrecen una combinación única de flexibilidad, diseño de circuitos de alta densidad y excelente rendimiento eléctrico. Como proveedor de PCB flexibles, estamos comprometidos a brindar a nuestros clientes PCB flexibles multicapa y servicios relacionados de la más alta calidad. Ya sea que trabaje en la industria de la electrónica de consumo, la medicina, la automoción o la aeroespacial, nuestros PCB flexibles multicapa pueden ayudarle a optimizar el rendimiento y la funcionalidad de sus productos. Contáctenos hoy para analizar sus requisitos e iniciar una asociación que impulsará su negocio.
Referencias
- "Circuitos impresos flexibles: diseño, fabricación y montaje" por JD Coonrod
- "Manual de electrónica flexible: tecnología y aplicaciones", editado por CK Chan y ZL Wang
- "Diseño y fabricación de placas de circuito impreso" por IJN Howell
